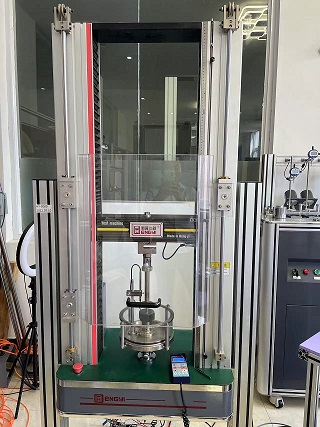

金屬材料小沖桿塑性試驗機（Small Punch Test, SPT）是一種基于微型材料試驗方法的設備，主要針對微小樣品進行測試，是通過沖桿以特定速度沖壓微小圓形試樣薄片，記錄從變形到失效過程中的載荷-位移曲線，進而轉化為材料的強度、塑性、韌性等力學性能數據，包括蠕變性能、屈服強度、抗拉強度及斷裂韌度等。可廣泛應用于建材、冶金、科研單位、大專校、大學、質量檢測中心和商品檢驗部門。是生產、科研和教學等行業要求的一種理想的試驗機。

小沖桿試驗機遵循標準：

1. 國內標準：GB/T 29459.2-2012《在役承壓設備金屬材料小沖桿試驗方法》。

2. 國際標準：ASTM F2183-02《外科植入物用高分子重量聚乙烯的小型打孔器檢測標準試驗方法》

陶瓷材料小沖桿試驗機工作原理：

1.制樣：首先，會從待測材料上獲取一個很小的試樣。這個小試樣通常是薄圓片狀，常見的規格有直徑10mm厚度0.5mm，或者更小的直徑3mm厚度0.25mm。

2.夾持：這個微小的試樣會被牢固地夾持在上下夾具之間，夾具上會有對中的孔洞。

3.加載：一個頂端為球狀或弧面的沖桿，以一定的速度或恒定的載荷，從單側或雙側對試樣的中心區域施加壓力。

4.記錄：試驗機持續地、高精度地記錄加載的載荷以及試樣中心點的撓度（變形位移）。

5.分析：*終，計算機會生成一條載荷-位移曲線。通過分析這條曲線的特征值（如初始線性段的斜率、特定變形下的載荷、*載荷、*終斷裂位移等），并借助一些經驗公式，就可以推算出材料的宏觀力學性能。

金屬材料小沖桿塑性試驗機技術參數：

1.  產品規格：   HY-0580（SB)

2． 精度等級：   0.5級

3． 負荷：   5000N

4． 有效測力范圍：0.1/100-*;

5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。

6． 有效試驗寬度：380mm

7． 有效試驗空間：800mm

8． 試驗速度:：0.001~500mm/min(任意調)

9.  速度精度：示值的±0.5%以內；

10．位移測量精度：示值的±0.5%以內；

11．變形測量精度：示值的±0.5%以內；

12．應力控速率范圍： 0.005%～6％FS/S

13．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；

14．應變控速率范圍： 0.002%～6％FS/S

15．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；

16. 恒力/位移/變形測量范圍：0.5％～100％FS

17．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；

18．試臺升降裝置：快/慢兩種速度控制，可點動；

19．試臺安全裝置：電子限位保護

20．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；

21．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車

22．載保護：過大負荷10%時自動保護；

23. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、負荷等檢查，出現異常情況立即進行保護

23．電源功率： 750W

24．主機重量： 120kg

25. 電源電壓:  220V（單相）

26. 主機尺寸：680*400*1420mm

27.整機體積：0.98方，重：208KG.
