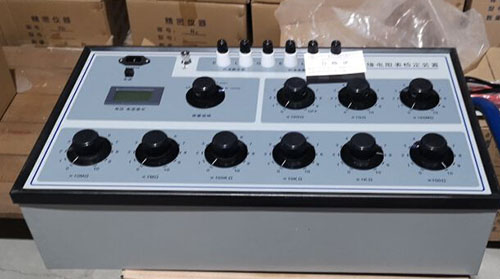

絕緣電阻表裝置 型號DF-ZX119-8 庫號D401682

庫號：D401682

本型絕緣電阻表裝置是依據JJG1005—2005《電子式絕緣電阻表規程》、JJG622—1997《絕緣電阻表（兆歐表）規程》的有關項目要求，并參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用條件中的相關內容設計制造的設備，用于電子式絕緣電阻表的示值、跌落電壓（Ud）,短路電流。與本公司的恒速器（CY3型）配合可指針式兆歐表的示值、開路電壓（Uk）、中值電壓（Uz）、峰值電壓（Uf）。具有結構緊湊、性能穩定、使用方便等特點。是各工礦、企事業單位用來各類絕緣電阻表的設備。
本絕緣電阻表裝置主要用來額定電壓≤5000V的各類絕緣電阻表，也可在絕緣電阻表、修理中作標準器具。其電阻器部分可單獨使用。數字表部分可測高8000V的直流電壓。
本裝置的主要性能如下：
㈠標準數字表
1、測量范圍：
電壓為自動量程分兩檔：0～2000V
1000～5000V
短路電流：0～20mA
2、基本：
直流電壓U ≤1000V： ±（0.4%讀數+0.1%滿度)
＞1000V： ±（0.5%讀數+0.5%滿度)
峰值電壓
（Uf） ≤1000V： ±（1%讀數+0.5%滿度)
＞1000V： ±（0.5%讀數+0.5%滿度)
短路電流 ±（0.3%讀數+0.2%滿度)
3、數字表的響應時間約25秒。
㈡ 標準電阻器
1、標準電阻器由一只100GΩ和九個電阻盤組成即：
100GΩ+9×104 MΩ+10×（103+102+10+1+0.1+0.01
+0.001+0.0001）MΩ，阻值范圍：0～201111.1110MΩ，小步進100Ω，高耐壓5kV。
2、各十進盤的等級指數和高使用電壓或電流
十進盤阻值 ×10000
MΩ ×1000
MΩ ×100 MΩ ×10 MΩ ×1
MΩ ×0.1
MΩ ×10
kΩ ×1
kΩ ×0.1
kΩ
等級指數 5 2 1 0.2
高使用
電壓、電流 5kV 2.5kV 1.5kV 500V 8 mA 20 mA 50 mA
3、殘余電阻值小于1Ω，變差不大于0.1Ω。
4、環境參考條件：20+2-3 ℃，相對濕度：50%±10%.
5、標稱使用環境:溫度23±5℃，相對濕度：25%～60%。
6．線路對外殼的絕緣電阻：≥1×1011Ω。
7．線路對外殼的絕緣強度應能承受50Hz正弦波電
壓8KV一分鐘試驗。
8、電源電壓: AC220V 50HZ。
9、外形尺寸：530mm×250mm×170mm。
10、重量：約10kg。

本型絕緣電阻表裝置是依據JJG1005—2005《電子式絕緣電阻表規程》、JJG622—1997《絕緣電阻表（兆歐表）規程》的有關項目要求，并參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用條件中的相關內容設計制造的設備，用于電子式絕緣電阻表的示值、跌落電壓（Ud）,短路電流。與本公司的恒速器（CY3型）配合可指針式兆歐表的示值、開路電壓（Uk）、中值電壓（Uz）、峰值電壓（Uf）。具有結構緊湊、性能穩定、使用方便等特點。是各工礦、企事業單位用來各類絕緣電阻表的設備。
本絕緣電阻表裝置主要用來額定電壓≤5000V的各類絕緣電阻表，也可在絕緣電阻表、修理中作標準器具。其電阻器部分可單獨使用。數字表部分可測高8000V的直流電壓。
本裝置的主要性能如下：
㈠標準數字表
1、測量范圍：
電壓為自動量程分兩檔：0～2000V
1000～5000V
短路電流：0～20mA
2、基本：
直流電壓U ≤1000V： ±（0.4%讀數+0.1%滿度)
＞1000V： ±（0.5%讀數+0.5%滿度)
峰值電壓
（Uf） ≤1000V： ±（1%讀數+0.5%滿度)
＞1000V： ±（0.5%讀數+0.5%滿度)
短路電流 ±（0.3%讀數+0.2%滿度)
3、數字表的響應時間約25秒。
㈡ 標準電阻器
1、標準電阻器由一只100GΩ和九個電阻盤組成即：
100GΩ+9×104 MΩ+10×（103+102+10+1+0.1+0.01
+0.001+0.0001）MΩ，阻值范圍：0～201111.1110MΩ，小步進100Ω，高耐壓5kV。
2、各十進盤的等級指數和高使用電壓或電流
十進盤阻值 ×10000
MΩ ×1000
MΩ ×100 MΩ ×10 MΩ ×1
MΩ ×0.1
MΩ ×10
kΩ ×1
kΩ ×0.1
kΩ
等級指數 5 2 1 0.2
高使用
電壓、電流 5kV 2.5kV 1.5kV 500V 8 mA 20 mA 50 mA
3、殘余電阻值小于1Ω，變差不大于0.1Ω。
4、環境參考條件：20+2-3 ℃，相對濕度：50%±10%.
5、標稱使用環境:溫度23±5℃，相對濕度：25%～60%。
6．線路對外殼的絕緣電阻：≥1×1011Ω。
7．線路對外殼的絕緣強度應能承受50Hz正弦波電
壓8KV一分鐘試驗。
8、電源電壓: AC220V 50HZ。
9、外形尺寸：530mm×250mm×170mm。
10、重量：約10kg。
